在现代光纤通信网络中，一系列精密的无源器件构成了信息传输的物理骨干。了解这些关键组件及其功能，是构建和维护高效、稳定光网络的基础。本文将对光纤跳线、法兰、终端盒、接续盒及ODF进行图文介绍，梳理它们在光链路中的角色与连接关系。
一、 光纤跳线：灵活的光信号“桥梁”
定义与外观：
光纤跳线，两端带有连接器头、中间是一段柔软光纤的线缆。它外观类似电线，但内部是极细的玻璃或塑料纤维。常见连接器类型有LC、SC、FC、ST等，颜色通常为黄色（单模）或橙色（多模）。
功能与用途：
作为最活跃的连接元件，跳线主要用于设备之间的灵活连接。例如，将交换机的光模块端口连接到ODF配线架，或在终端盒内进行盘纤适配。其核心作用是实现光信号的精准对接与低损耗传输。

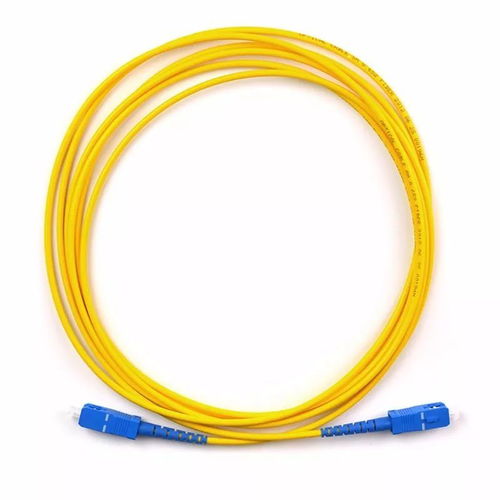

图文提示： （设想图片显示一束不同接口的跳线，清晰标注连接器类型与典型应用场景。）
二、 光纤法兰：精准固定的连接“插座”
定义与外观：
光纤法兰，又称光纤适配器，是一个精密的对接套筒。其外形通常是一个方形或圆形的小型模块，中间有精密陶瓷套筒，两端接口用于固定跳线的连接器。
功能与用途：
它被固定在终端盒、ODF面板或设备端口上，为两根跳线的连接器提供一个精准、稳定的对准和连接环境，确保光信号高效耦合。可以理解为“光纤的插座”。
图文提示： （设想图片展示一个LC双工法兰的正面与剖面图，突出其内部陶瓷套筒结构。）
三、 终端盒 vs. 接续盒：户外与户内的“分水岭”
这两者功能有相似之处，但应用场景截然不同。
1. 光纤终端盒
定义与外观： 通常为壁挂式或机架式箱体，用于室内或机房环境。内部有熔接盘、绕线盘、法兰安装面板等。
功能与用途： 是入户或入楼的光缆终点。主要功能是终结引入的光缆，将其中的光纤与尾纤熔接，并通过尾纤上的连接器连接到法兰上，从而转换为可通过跳线连接的接口。它侧重于分配、调度和测试。
2. 光纤接续盒
定义与外观： 多为密封性强的圆筒状或箱状，材质坚固，具备防水、防尘、抗压性能，用于户外（如人井、杆路、管道）。
功能与用途： 主要用于光缆线路中两根或多根光缆的接续和保护。其核心功能是将断开的光纤重新熔接起来，恢复光缆的连续性，并对熔接点进行机械保护和密封，确保线路长期稳定运行。它侧重于接续与防护。
图文提示： （设想并列对比图：一侧为室内机架式终端盒内部结构，另一侧为户外密封接续盒的剖面图，清晰标注各自核心部件。）
四、 ODF：机房的光纤“交通枢纽”
定义与外观：
光纤配线架，是安装在机房机架上的大型模块化单元。正面是密集排列的法兰面板，背面是光缆固定、熔接和盘储区域。
功能与用途：
ODF是整个光纤网络的核心管理节点。它集成了终端、调度、分配三大功能：
- 终结：将来自各方向的主干光缆和配线光缆终结于此。
- 熔接与存储：在架内完成光纤与尾纤的熔接，并将多余光纤规整地盘绕在熔接盘中。
- 交叉连接与调度：通过正面法兰面板，使用跳线可以灵活、清晰地连接任何输入端口到任何输出端口（如传输设备），实现电路的灵活配置、测试和维护。
图文提示： （设想图片展示一个满配的ODF机架正视图，跳线整齐有序；另一张为ODF模块背面视图，显示光缆引入、固定与熔接盘。）
组件协同工作流程
一个典型的光信号通路可以描述为：
外部光缆 → 进入机房 → 在ODF背面终结、熔接 → 转换为ODF正面的法兰接口 → 通过光纤跳线连接至另一ODF端口或传输设备。
而在户外链路中，光纤接续盒负责线路的延长与接续；在用户端，光纤终端盒负责将光缆引入并转换为用户设备可连接的接口。
理解这些组件，就如同掌握了光网络物理层的“地图”，对于网络规划、施工和维护都至关重要。
